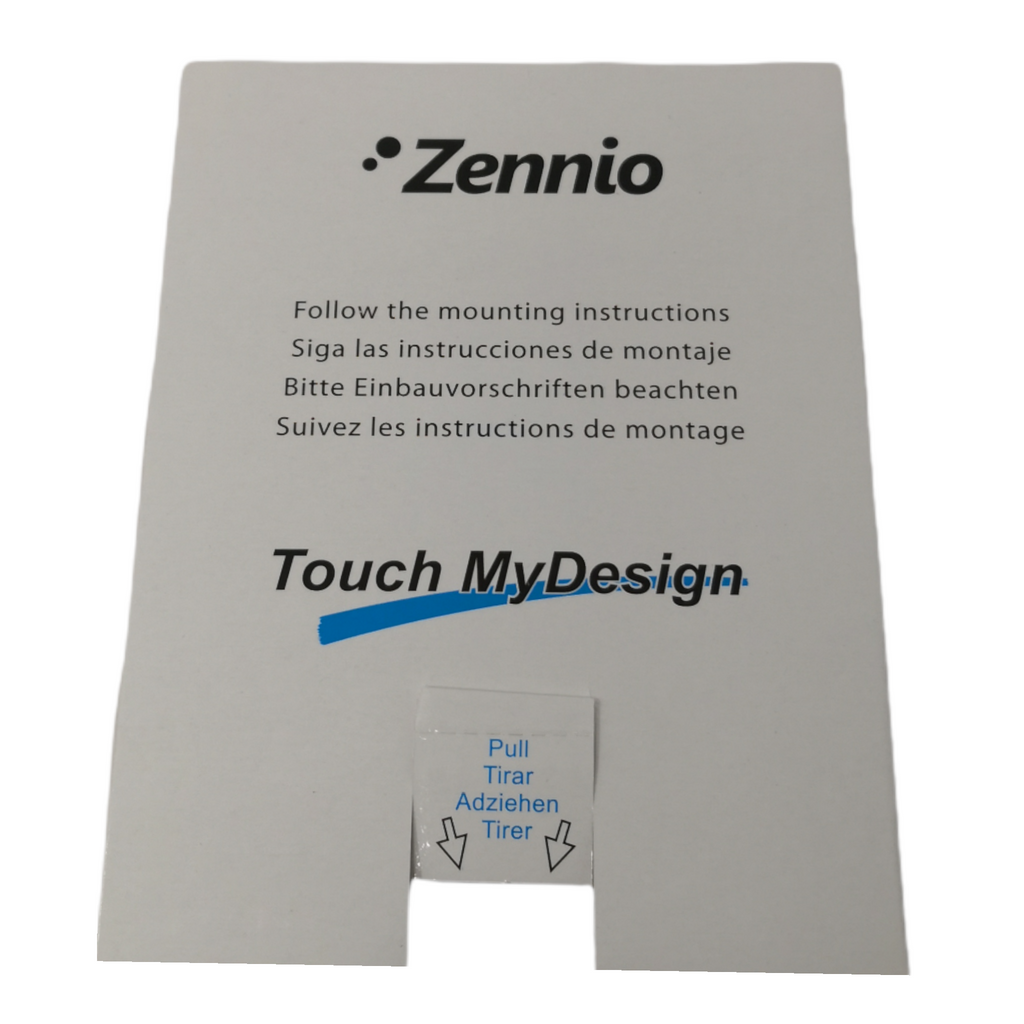

panel Control Capacitivo Zennio KNX Touch-mydesing Plus 8 ZVI-TMDP8
Marca: ZENNIO
Pulsador capacitivo knx zvi-tmdp8
Descripción

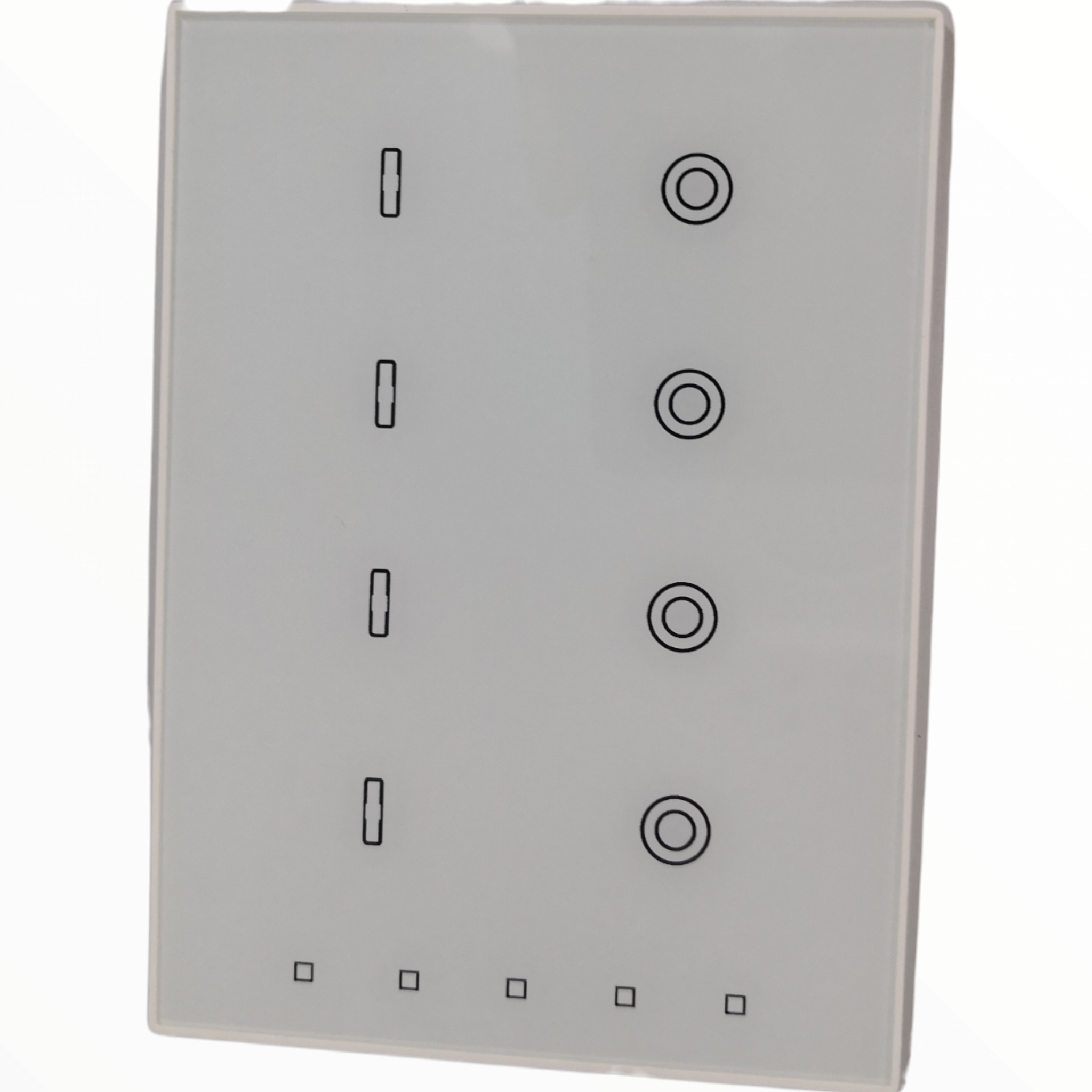

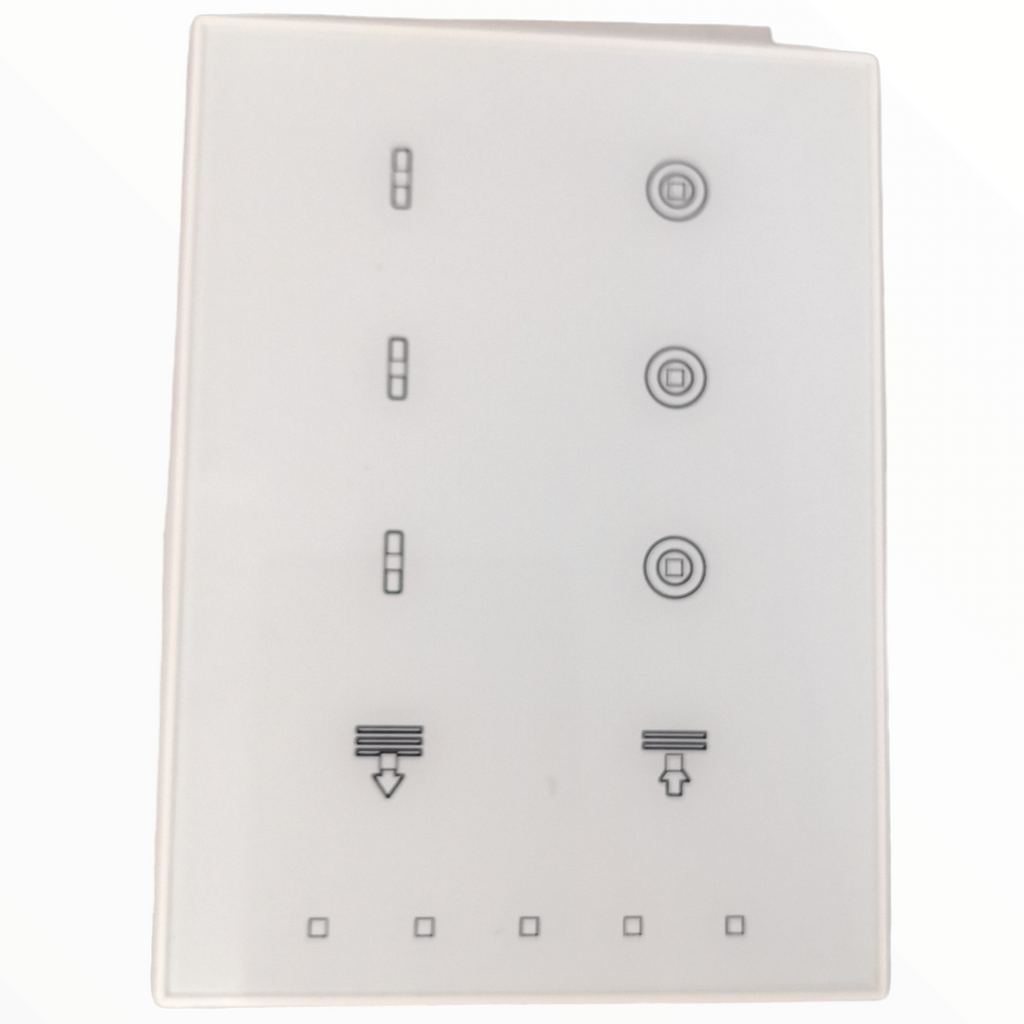

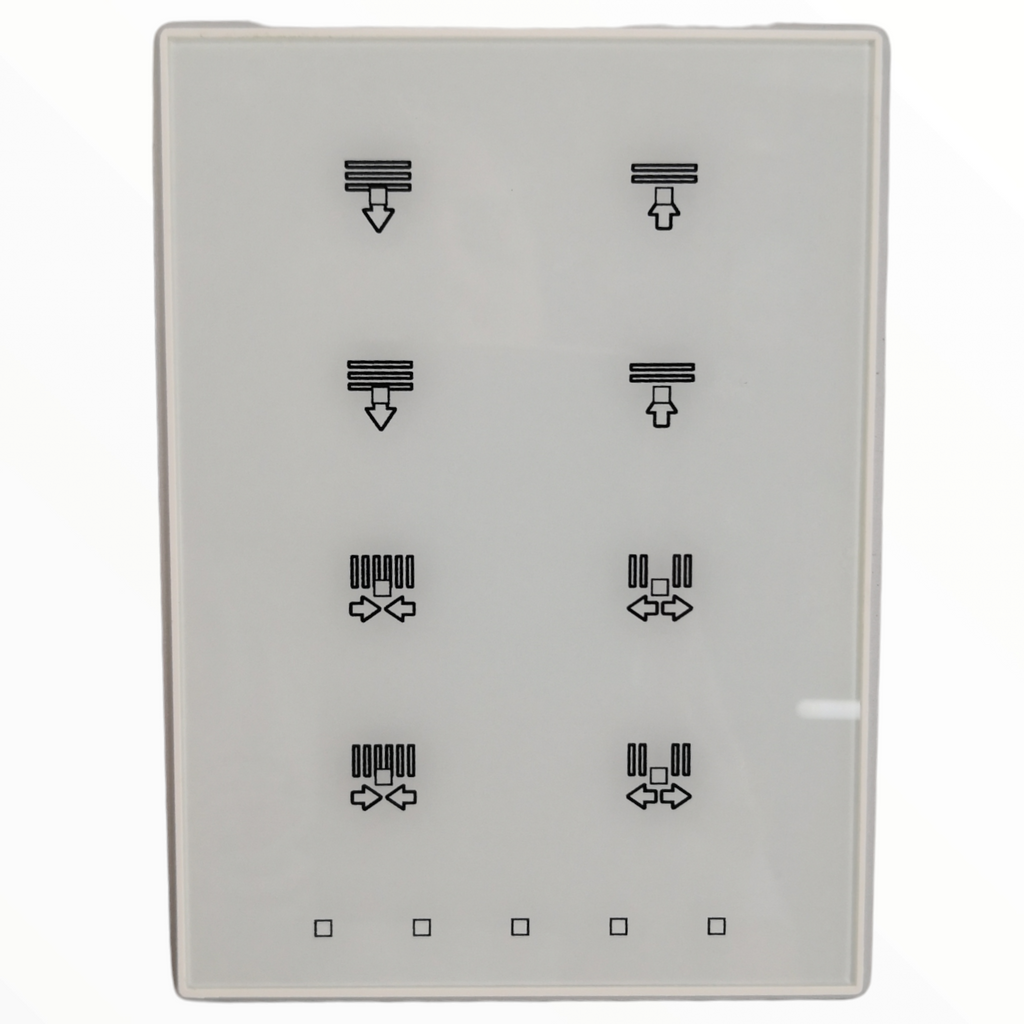

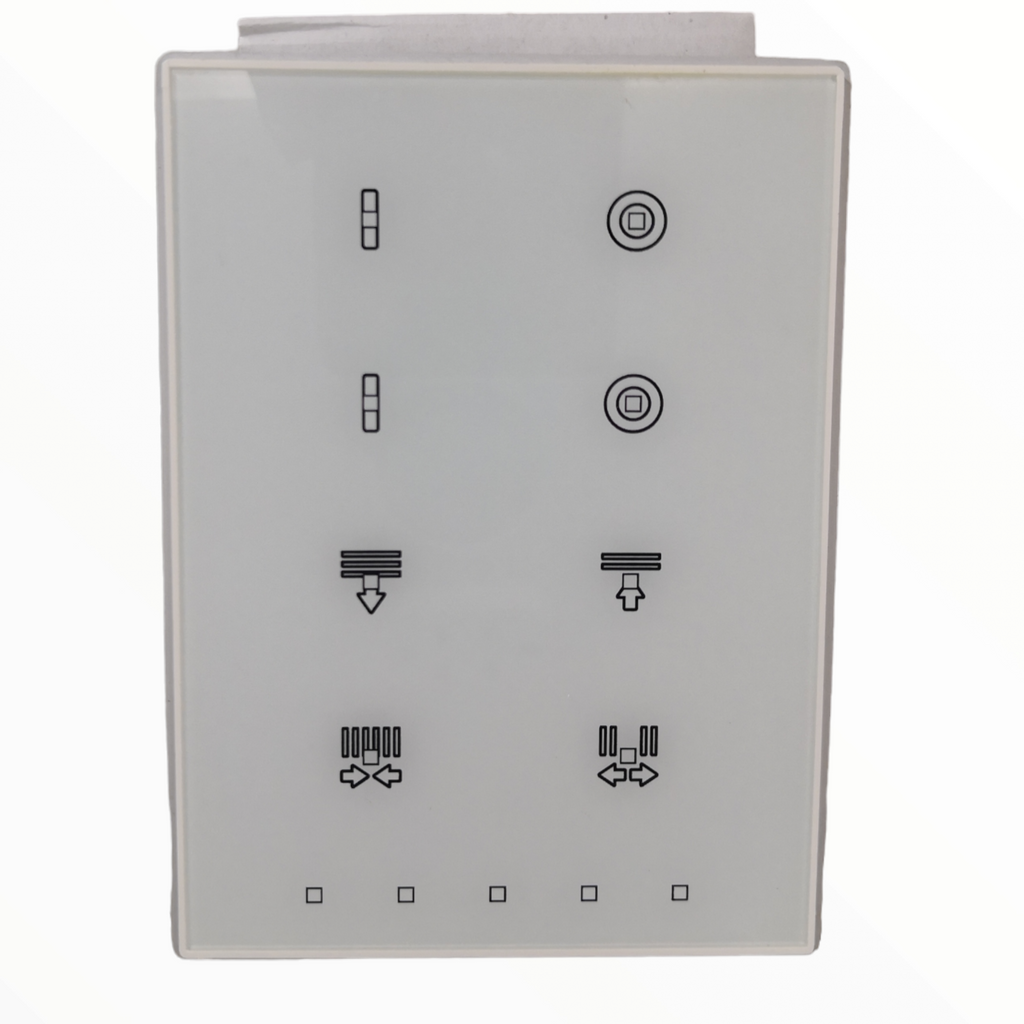

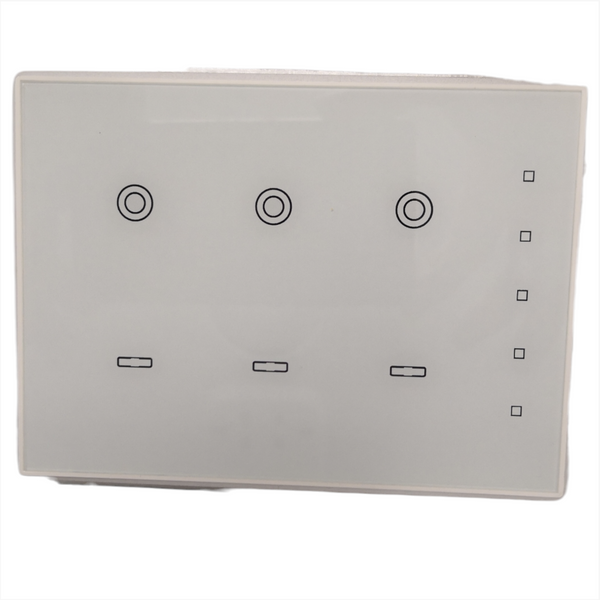

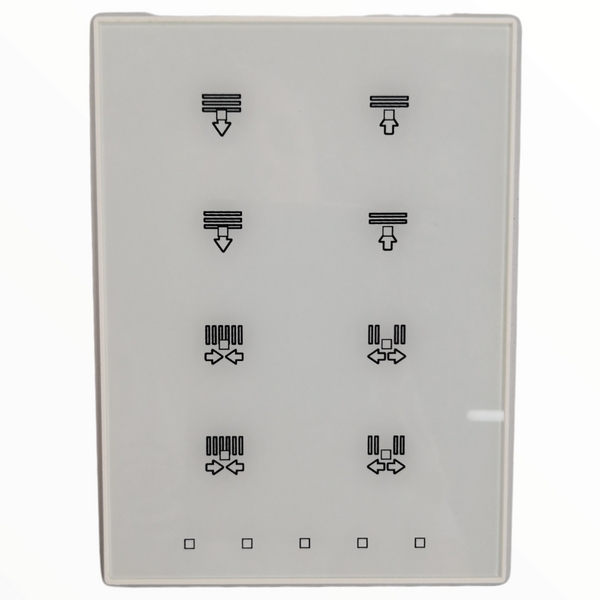

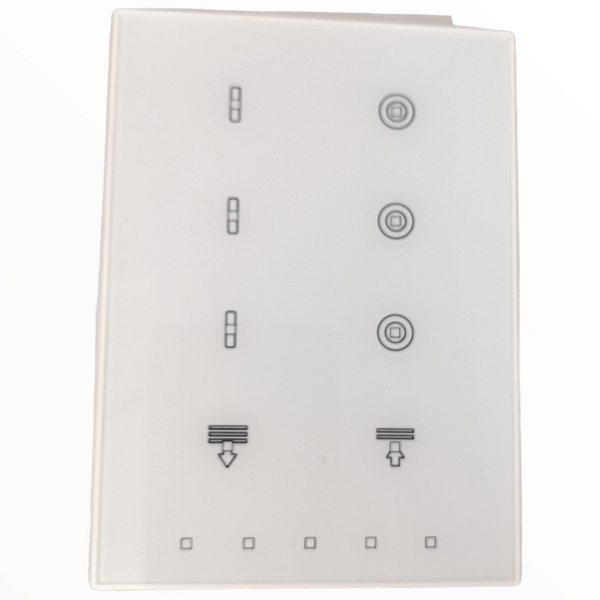

• Superficie táctil de cristal impreso con imagen personalizable mediante entorno web.
• 4, 6 o 8 zonas de pulsación principales
• 5 zonas de pulsación auxiliares
• 2 entradas analógico/digitales.
• No necesita alimentación externa.
• Termostato.
• Sonda de temperatura initegrada.
• LEDS indicadores de pulsación/estado.
• Luminosidad LED parametrizable
• Unidad de acoplamiento al bus KNX integrada.

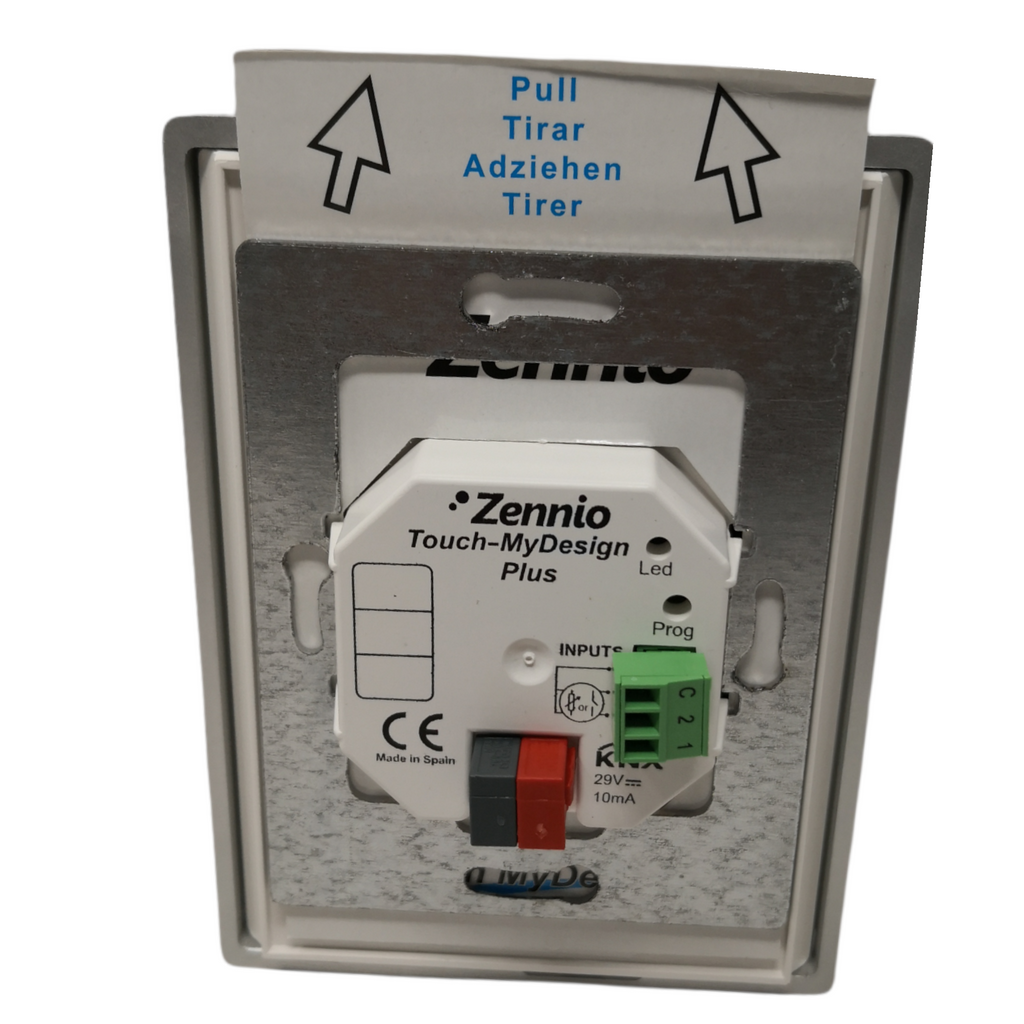

• Anclaje magnético con mecanismo de seguridad que impide extracción accidental. Soporte metálico incluido.
• Salvado de datos completo en caso de pérdida de alimentación.
• Conforme a las directivas CE.
Especificaciones generales del sistema
Tipo de dispositivo: Dispositivo de control de funcionamiento eléctrico
ALIMENTACION KNX
Trensión de operación: 29vdc Típicos
Margen de tensión: 21…31V DC
Consumo máximo: 24 VDC 8,5 Ma
29 vdc 7Ma
Tipo de conexión: Conector típico de bus para TP1, 0, 50 mm
Temperatura de trabajo: de 5°C a 40°C
Temperatura de almacenamiento: de -20° C a +60° C
Humedad relativa: de 30 a 85% RH (sin condensación)
Humedad relativa almacenamiento: de 30 a 85% RH (sin condensación)
Características complementarias: Clase B
Categoría de inmunidad a sobretensión: III
Tipo de funcionamiento: Funcionamiento continuo
Tipo de acción del dispositivo: Tipo 1
Periodo de solicitaciones eléctricas: Largo
Grado de contaminación: IP20, ambiente limpio
Montaje: Posición vertical u horizontal. Ver sección “Esquema de montaje y conexiones”
Entradas:
• Número de entradas por común: 2
• Voltaje de entrada: + 3.3V DC para el común (no conecte voltaje externo a las entradas en ningún caso)
• Corriente de entrada: 1.0mA @ 3.3V DC (cada entrada)
• Impedancia de entrada: Aprox. 3.3kohm
• Tipo de conmutación: contactos de tensión seca entre entrada y común
• Método de conexión: terminal de tornillo y zócalo correspondiente
• Max. Longitud del cable: 30 m.
• Longitud de la sonda NTC: 10.5m. (extensible hasta 30m.)
• Precisión NTC (a 25 ° C): 0.5 ° C
• Precisión de la medida de temperatura: 0.1 ° C
• Sección del cable: 0,15 mm2 a 1 mm2.
• Tiempo de respuesta: Max 10ms
Tecnología KNX
Marca Zenio
Gama de diseño ZENNIO Touch My Design Plus
Terminar Blanco
Acabado del marco Aluminio
Acción de cambio Toque capacitivo
Montaje Rubor
Caja trasera Ronda europea
Botones 8
Entradas 2
Tensión de funcionamiento Bus KNX (29VDC)
Apoyo HVAC Detección de temperatura + regulación
LED de estado Blanco
Acoplador de bus Incluido
Clasificación del IP IP11
